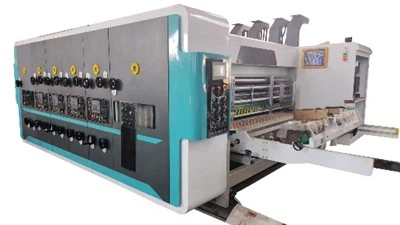

Modell: 1200x2800
Tekniska parametrar
| Data/modell | 900x2000 | 900x2400 | 1200x24000 | 1200x2800 | 1400x2400 | 1400x2800 | 1600x2800 | 1600x3200 | 1600x3600 |
| Max maskinhastighet (st/min) | 300 | 300 | 250 | 220 | 220 | 200 | 200 | 180 | 120 |
| Max matningsstorlek (mm) | 880x2000 | 880x2400 | 1180x2400 | 1180x2800 | 1380x2400 | 1380x2800 | 1570x2800 | 1570x3200 | 1570x3600 |
| Min matningsstorlek (mm) | 280x660 | 280x660 | 320x680 | 320x680 | 360x680 | 360x680 | 420x710 | 420x710 | 420x710 |
| Hoppa över matning (mm) | 1100x2000 | 1100x2400 | 1500x2400 | 1500x2800 | 1700x2400 | 1700x2800 | 1900x2800 | 1900x3200 | 1900x3600 |
| Max utskriftsyta (mm) | 850x2000 | 850x2400 | 1150x2400 | 1150x2800 | 1350x2400 | 1350x2800 | 1540x2800 | 1540x3200 | 1540x3600 |
| Tryckplåtens tjocklek (mm) | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 |
Allmänna beskrivningar av hela maskinen
1. Blankmatare av rulltyp för exakt matning, lång livslängd och bekvämlighet.
2. Huvudväxellåda med högkvalitativt legerat stål genom avfasad och slipningsbehandling för exakt och stabilt arbete.
3.Bearings är av känt märke: NSK, kinesiska och varumärke.
4.Key-fria ringar för högprecis överföring för att garantera korrekt registrering.
5. Manuell gapjustering, bekvämt och snabbt.
6. Sprayolja smörjning: varje växellåda håller olja för kontinuerlig spraysmörjning.
Elektriskt automatisk kontrollsystem:
7.PLC-kontroll, automatisk arkräkning, hastighetsindikering, hoppa över matning, problemalarm, etc..
8. De elektriska huvuddelarna är från Siemens, huvudmotor: Siemens.
9.Main maskinstartskydd: inget lås, ingen körning, för felaktig användning.
10. Motoriserad gång: motoriserad öppning och stängning, pneumatiskt lås. Motoriserad promenad med kontinuerlig larm för att skydda underhållsteknikerna. Automatisk bromsenhet för att säkerställa att utskriftsenheten inte-rör.
11. Nödstopp: inuti nödstopp på varje enhet för att stoppa maskinens gång under underhåll.
Skärenheten-.
Rullen med gummikuddar.
Gummikuddvalsen är gjord av stål med en kraftig förkromning och en slipad yta.
gummikuddsrullen efter justering för balans.
Gummikuddar använder hög-kvalitetsgummi för att fästa. Det är enkelt att installera och avinstallera det. Lång livslängd som kan skäras fyra till sex miljoner gånger.
Med hjälp av mekanisk kontroll rör sig gummikuddsrullen åt vänster och höger. Det finns ett rörelseavstånd på 40 mm. På grund av detta arrangemang slits gummiskydden jämnt, vilket potentiellt förlänger deras livslängd.
Gummikuddrullens automatiska pneumatiska kontroll upp-ner mekanism är synkroniserad med kartongmatningssystemet. (När kartongen matas, går gummikuddvalsen ner och skär av kartongen; när kartongmatningen stoppas reser sig rullen och separeras från formen.)
Oavsett hur gummikuddens diameter ändras har stansen fullständig kontroll över gummikuddens ythastighet tack vare den speciella hastighetsjusteringsväxeln. Detta kan resultera i att kartongarkets form är exakt densamma som formdesignen utan behov av mänskligt ingripande.
Maskinen har en gummikuddereparationsanordning som gör att gummikudden kan lagas och återanvändas.
Rullmatrisen.
Formvalsen är gjord av stål med en stark krombeläggning och en slipad yta. efter justering av jämvikt.
"Klippenhetens-fasjustering medurs och moturs.
Använd ett satellitväxelsystem för att ändra formrullens faser medurs och moturs.
PLC och elektricitet används för att styra valsens faser medurs och moturs. En fasmotor av märket Delta kan vridas 360 grader när maskinen är igång eller inte.
växlarna som driver.
Efter termisk förfining, högfrekvent härdning och hög-precisionsslipning av kugghjul är alla drivhjul tillverkade av förstklassigt 20CrMnTi-legerat stål.
HRC58-62 växlar har lång livslängd, minimalt ljud och utmärkt produktionsprecision.
Kugghjulen smörjdes automatiskt i ett cirkulärt mönster.
